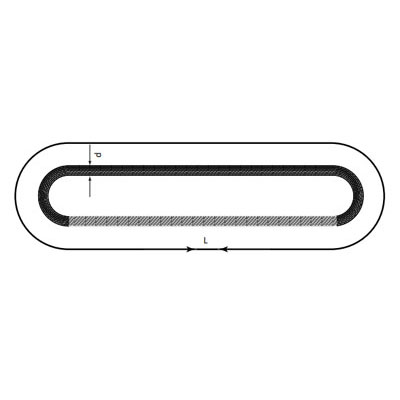

Wire Grommet

  • Product Description
Construction Wire Rope φ Grommet φ Breaking Load of Grommet WLL Weight
mm mm 1770N/mm² kg 1960N/mm² kg 1770N/mm² kg 1960N/mm² kg kg/m
7×7×19 3 9 7344 8078 1400 1540 0.29
7×7×19 4 12 12954 14249 2500 2750 0.46
7×7×19 5 15 19176 21094 3800 4180 0.65
7×7×19 6 18 27846 30631 5500 6060 1.23
7×7×19 7 21 33150 36465 6600 7260 1.39
7×7×19 8 24 41900 46090 9000 9900 1.91
7×7×19 9 27 53010 58320 11500 12650 2.41
7×6×36 10 30 65504 72054 14000 15400 3.07
7×6×36 12 36 94298 103728 20000 22000 4.42
7×6×36 13 39 110730 121803 23500 25850 5.18
7×6×36 14 42 128406 141247 27000 29700 6.01
7×6×36 16 48 167708 184479 35500 39050 7.87
7×6×36 18 54 212312 233543 45000 49500 9.97
7×6×36 20 60 262018 288218 55500 61050 12.3
7×6×36 22 66 317118 348830 69000 75900 14.85
7×6×36 24 72 377318 415050 84000 92400 17.7
7×6×36 26 78 443934 487227 102000 112200 20.72
7×6×36 28 84 513830 564992 121000 133100 24.07
7×6×36 30 90 592236 651400 144500 168950 27.74
7×6×36 32 96 670842 737928 168000 184800 31.42
7×6×36 34 102 759950 835945 197500 217250 35.58
7×6×36 36 108 849058 933954 227000 249700 39.75
7×6×36 38 114 947217 1041939 262000 288200 42.28
7×6×36 40 120 1049113 1154024 300000 330000 46.83
7×6×36 42 126 1134240 1247664 344000 378400 51.66
7×6×36 44 132 1245420 1369962 392000 431200 56.7
7×6×36 48 144 1482060 1630266 506000 556500 67.48
7×6×36 52 156 1739100 1913010 700000 770000 79.1
7×6×36 56 168 2088960 2296978 800000 880000 95.2
7×6×36 64 192 2634680 2888120 1000000 1100000 119.7
NOTE: SAFETY FACTOR
• Up to 60mm: SF 5:1    • 60-150MM: 6.33-(Dia X 0.022)    • Above 150mm: SF 3:1
